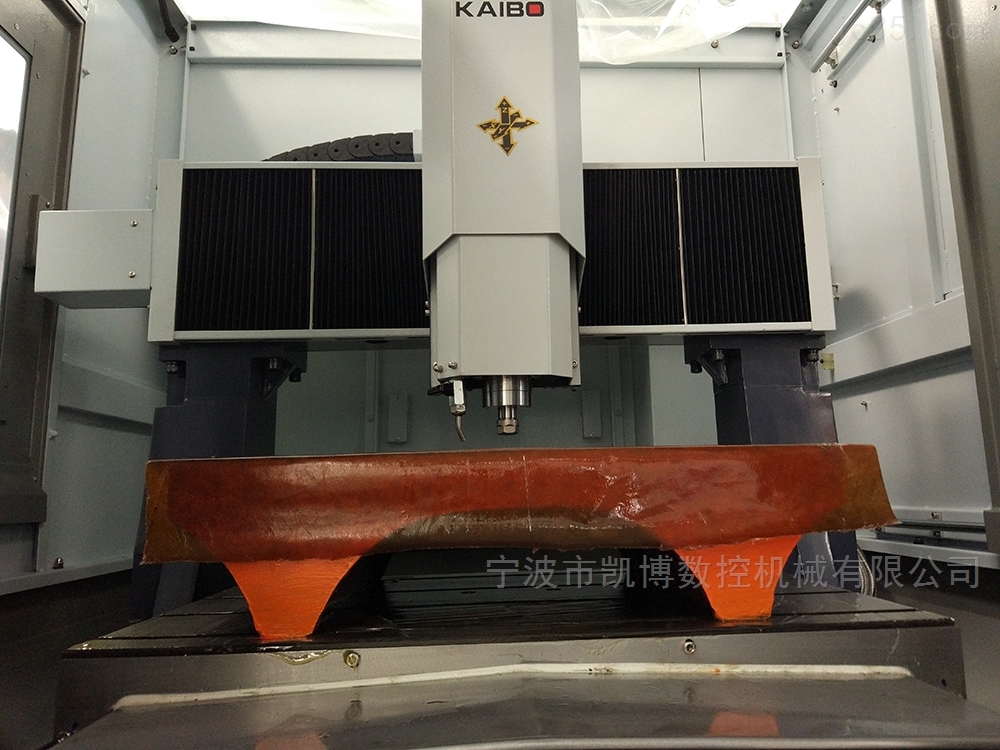

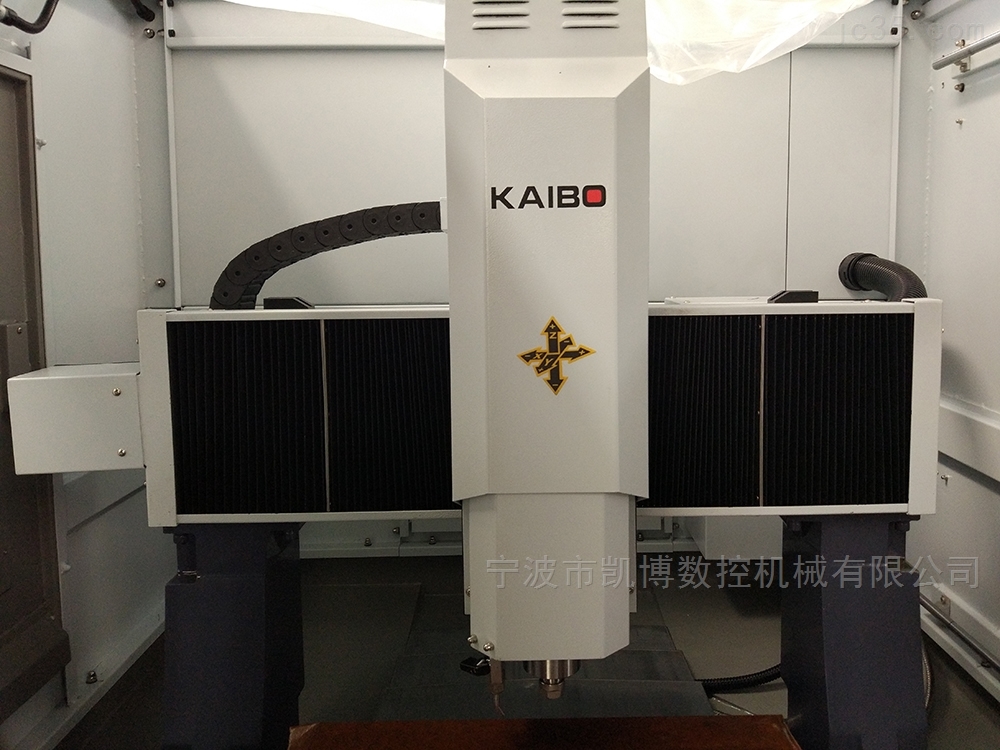

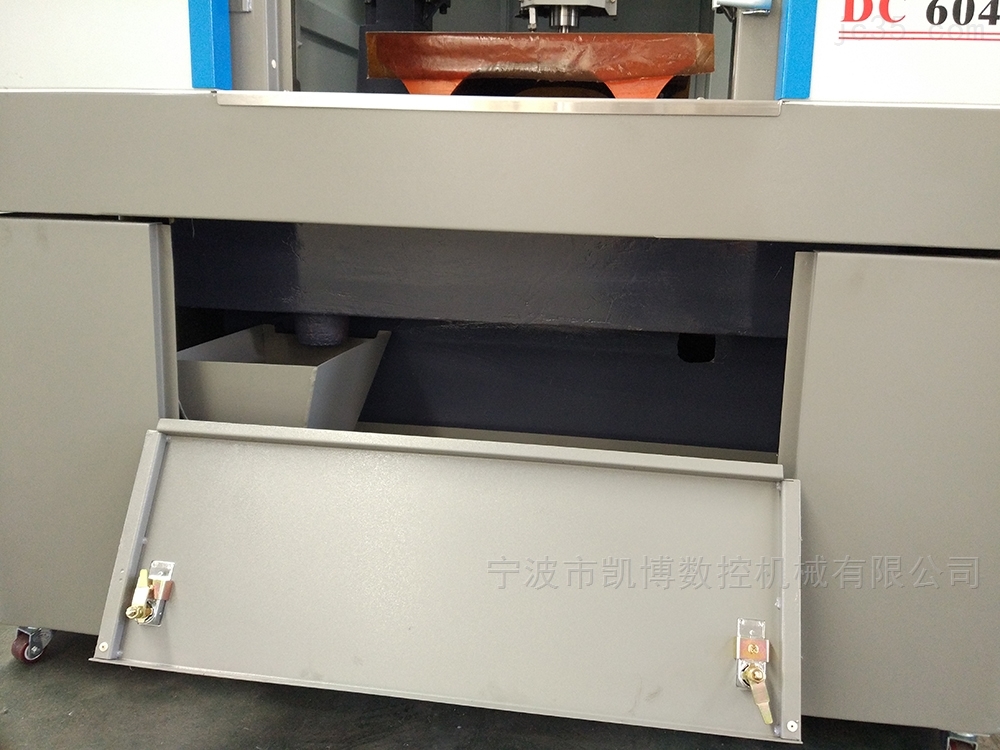

規格/機型 Parameter/Model | DC-6040A |
精度 Accuracy | 定位精度 Positioning accuracy | 0.01mm |
重復定位精度 Repeat positioning accuracy | 0.01mm |
工作臺 Worktable | 工作臺尺寸 Worktable size | 620*455mm |
T型槽 T-slot size | 4T-12-120mm |
最大工作負重 Max. load | 150Kg |
加工范圍 Travel | X/Y/Z軸行程 X/Y/Z axis travel | 600/400/140mm |
龍門寬度 Gantry width | 705mm |
橫梁至工作臺面距離 Beam to worktable | 300mm |
主軸鼻端至工作臺面距離 Spindle nose to worktable | 140-280mm |
進給 Feed | 快速進給 G00 Max. feeding speed G00 | 15m/min |
切削進給 G01 Max. working speed G01 | 10m/min |
X/Y/Z軸電機功率 X/Y/Z axis motor power | 400/400/400w |
主軸 Spindle | 主軸功率 Spindle motor power | 1.5KW |
主軸最高轉速 Spindle Max. speed | 24000rpm |
刀具規格 Tool holder | ER16(Φ3.17-Φ8) |
通用參數 Common | 工作電壓及總?cè)萘?br/> Power supply and total capacity | 1P/220V/50Hz/5KVA |
機床重量 Machine weight | 2000Kg |
外形尺寸 Dimension | 1810*1550*1870mm |

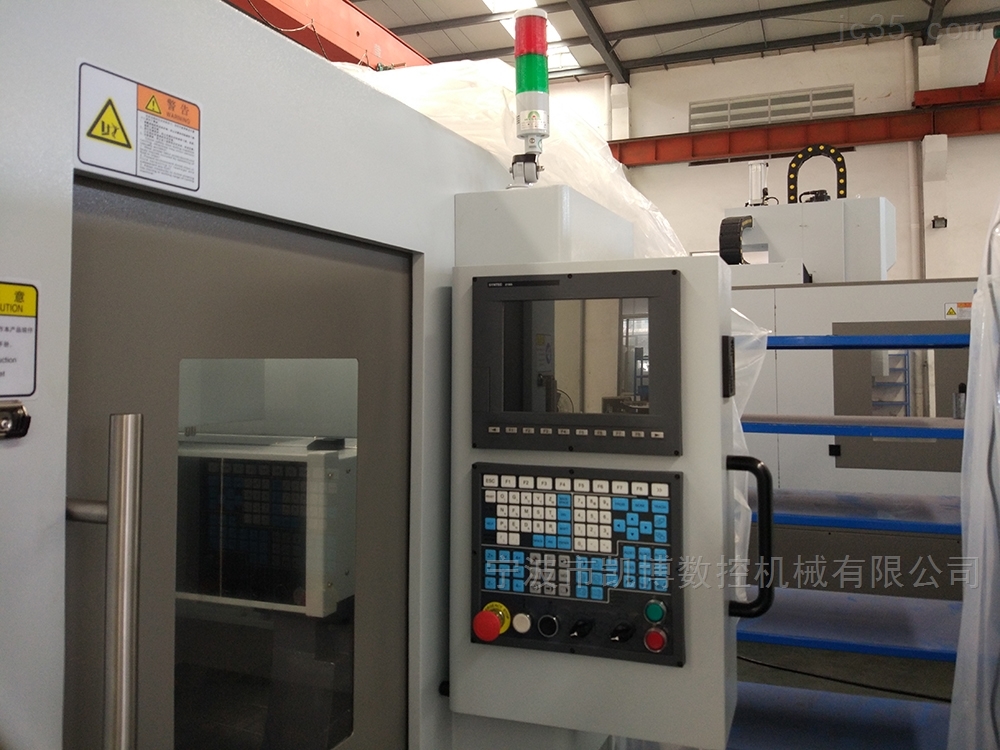

主要部件 Main parts | 系統 Controller | 新代 21MA/臺灣 Syntec 21MA/Taiwan |
交流伺服電機(驅動) AC servo motor(Driver) | 安川/日本 Yaskawa/Japan |
主軸變頻器 Spindle inverter | 匯川/中國 Inovance/China |
線軌 Linear guide way | 20 上銀,銀泰/臺灣 20 Hiwin,PMI/Taiwan |
絲杠 Ball screw | 2005 上銀,銀泰/臺灣 2005 Hiwin,PMI/Taiwan |
電子手輪 Electronic hand-wheel | EHDW-BA5S-1 遠瞻/臺灣 EHDW-BA5S-1 Future/Taiwan |
潤滑系統 Lubrication system | YET-A2P2 裕祥精機/臺灣 YET-A2P2 ISHAN/Taiwan |
