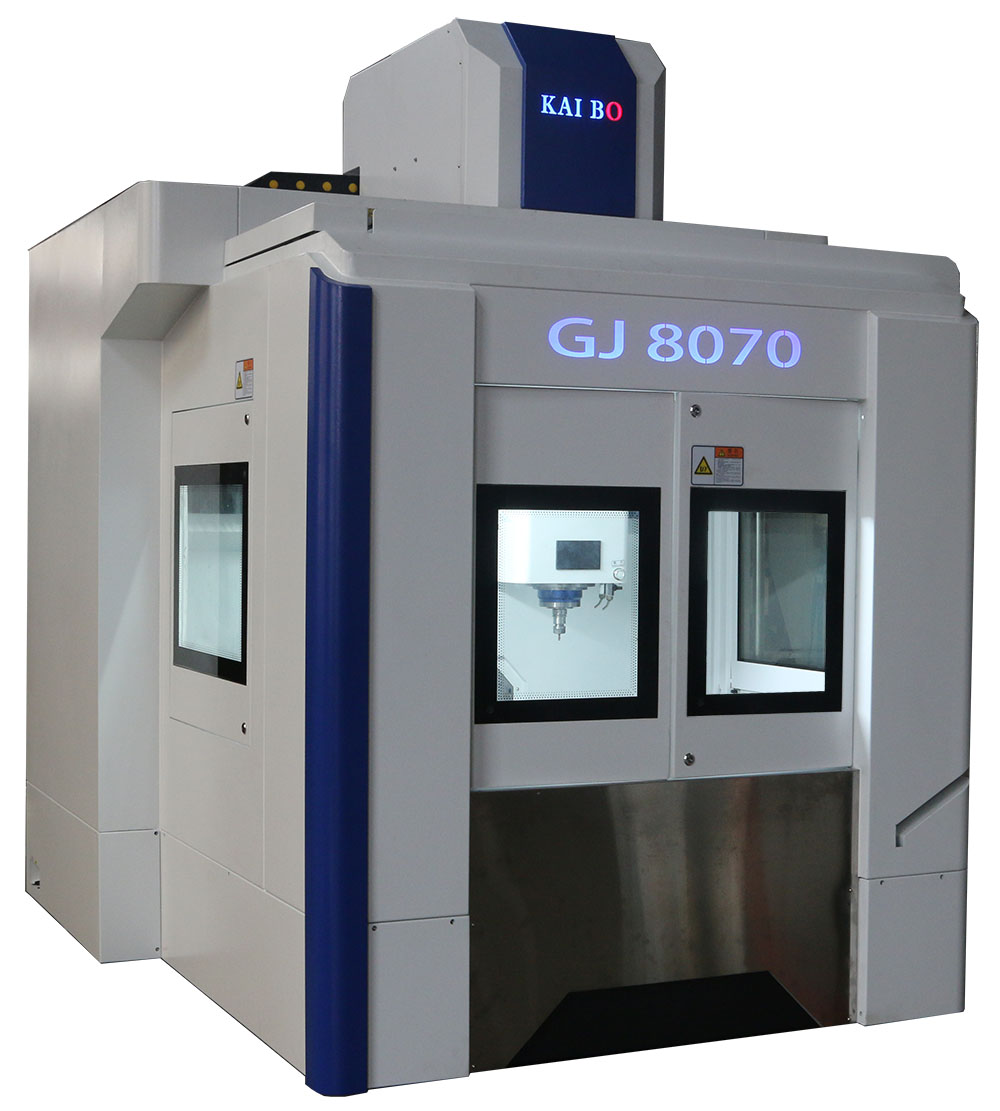

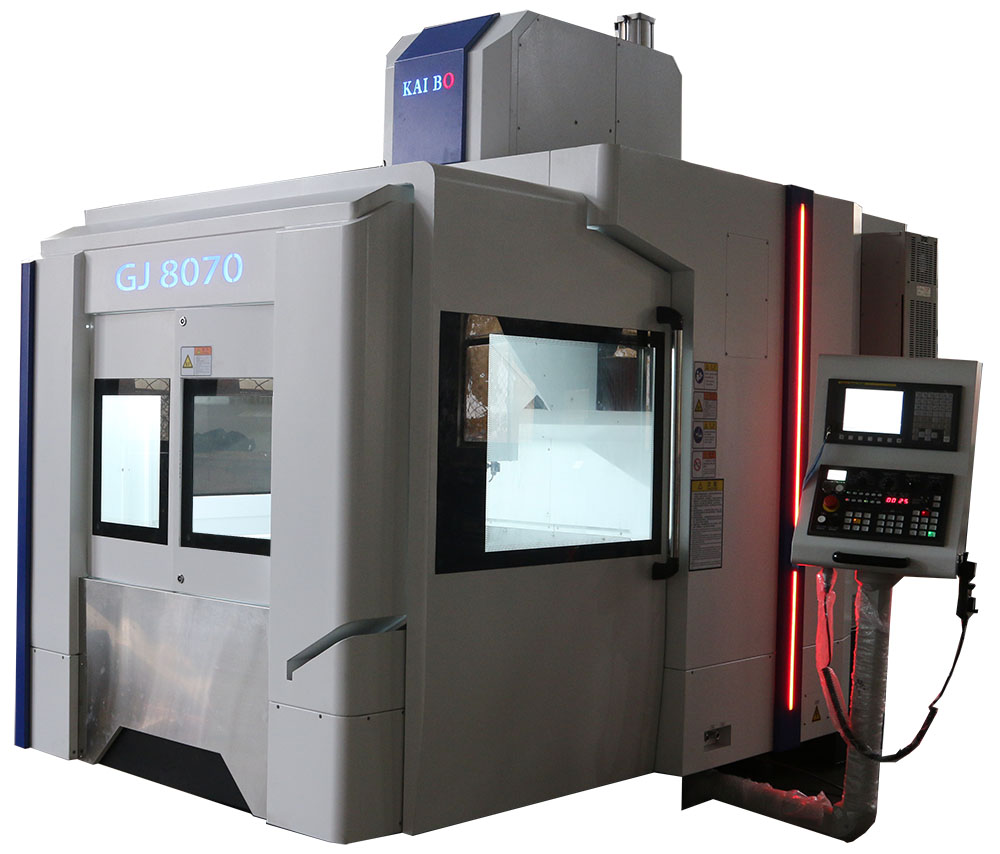

GJ代表凱博數控高速精密數控雕銑機系列,GJ-8070是以DC-8070A為原型,加大了導軌、絲桿、行程和主軸功率,機床采用高精密滾針直線導軌,剛性更強,配備發那科系統,是一款集大刀、小刀加工為一體的生產利器。
GJ-8070高速精密數控雕銑機主要部件配置及參數
名稱
規格/型號
品牌/產地
控制系統
Oi-MF
發那科/日本
直線導軌
XZ:RG35/Y:RG45
銀泰/臺灣
滾珠絲杠
3210
上銀/銀泰/臺灣
伺服電機
1.4 KW
伺服電機驅動器
高速電主軸
HSK40/7.5KW
數格/臺灣
全閉環直線標尺
MPLZ絕對值直線標尺
三菱/日本
主軸變頻器
11 KW
電子手輪
EHDW-BA5S-1
遠瞻/臺灣
主軸油冷機
25P
帕森拖爾/國產
配電柜空調
EA-6AP
潤滑系統
勝祥/臺灣
氣動系統
AirTAC/臺灣
圓盤刀庫(選配)
24工位(HSK)
首輪/臺灣
主要技術參數
單位
數據
X軸工作行程
mm
800
Y軸工作行程
700
Z軸工作行程
400
Z向空間高度
550
工作臺尺寸
800*700
最大工作負重
kg
最高運動速度
m/min
30
主軸最高轉速
rpm
36000
床體重量
T
4.6
外形尺寸
2580*2030*2460
刀柄
HSK40
¢3.17-¢12
電源最大功耗
三相380V
15KW
定位精度
0.010/300
復位精度
0.008
